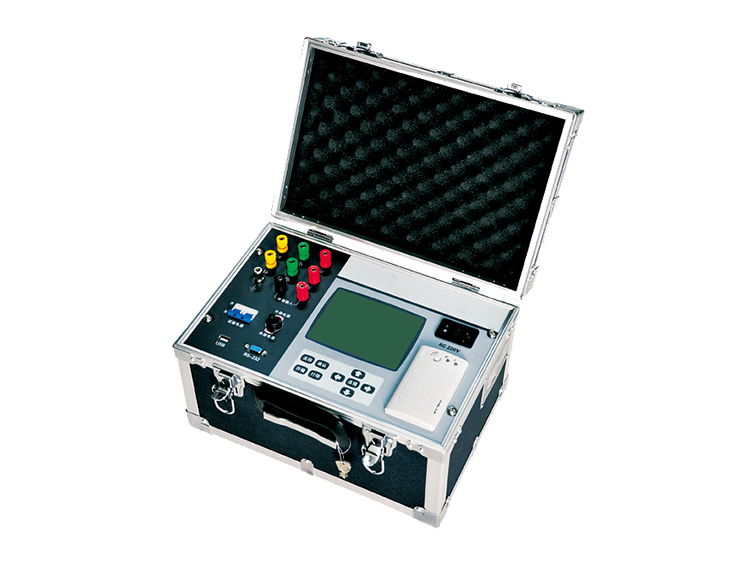

短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的唯一判據。

產品特點

1、可測量變壓器短路阻抗、短路電抗、三相阻抗電壓；

2、可顯示每次測試的電壓、電流、功率、頻率等參數；

3、僅使用單相220V交流電源即可完成測量，在沒有交流電源情況下，可使用小功率UPS電源供電（在線式500VA即可）；

4、測試電源可選擇內部電源和外部電源：內部電源即儀器工作電源，外部電源可由調壓器輸入；

5、接線操作簡單方便，一次接線，一次啟動可自動完成三相測量，直接顯示測量結果；

6、使用內部電源時內部自動控制輸出電壓和輸出電流，無須任何外部輔助設備；

7、自動頻率校正，可消除頻率波動造成的誤差；

8、可儲存上千次測量結果，本儀器內置不掉電存儲器，可長期保存測量數據；

9、大屏幕液晶顯示，全部漢字菜單及操作提示，直觀方便；

10、不掉電日歷、時鐘功能。

技術參數

測量范圍   電壓：20V～400V

                 電流：0.5A～10A

準 確 度     電壓、電流：0.2級

                 阻抗：0.5級

                 功率：0.5級(cosφ>0.15)

環境溫度   -10℃～50℃

環境濕度   ≤85%RH

工作電源   AC220V±10%

電源頻率   50±1Hz

外形尺寸   350mm×270mm×170mm

儀器重量   8kg
