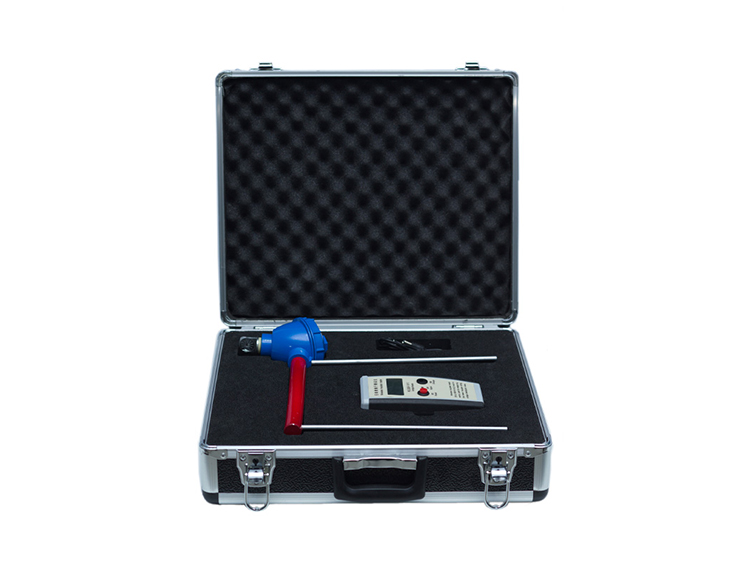

無線絕緣子測試儀是在本公司型絕緣子分布電壓測試儀的基礎上，根據客戶實際使用、現場測試等情況以及客戶提出的要求，在我開發人員投入大量時間和精力的研究中而開發出來的新型產品，并且通過了大量的現場檢驗，符合國家DL/T626-1997標準。本儀器用于測試35~1000KV懸式絕緣子或?qū)嶒炇覚z測懸式絕緣子的分布電壓值，能有效地發現絕緣子內部的隱蔽故障，提高了電網系統運行的可靠性，也提高了線路工作人員進行帶電測試的工作效率。本產品具有體積小﹑重量輕﹑使用簡單﹑攜帶方便等特點，配用的絕緣桿選用兵工企業生產的三球牌高壓防潮絕緣桿，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣等特點。

原理

由發射裝置測量工作中的單片絕緣子兩端的電位差，經過內部的高壓電阻分壓，將電位差信號輸入到內部采集電路，由A/D轉換器轉換為數字信號，經數字電路編碼處理后發射出去。接收裝置收到后，經數字電路解碼轉換為數字信號，最后由液晶屏顯示出電壓值。如果測得某一片絕緣子的電位差為O時，則該片絕緣子為零值絕緣子。如果測得某一片絕緣子的電位差為標準值的50%時，說明該片絕緣子為劣化絕緣子。根據所測的數據繪制絕緣子分布電壓曲線，用來進一步確認判斷劣化絕緣子。

技術參數

1﹑使用溫度：-10℃~40℃

2﹑儲存溫度：-10℃~50℃

3﹑相對濕度：＜85%

4﹑電壓等級：35~1000KV

5﹑測量范圍：0~40KV

6﹑內部分壓電阻：≥800MΩ

7﹑測量精度：1級

8﹑工作電流：＜15mA（發射裝置）

8﹑工作電流：＜5mA（接收裝置）

9﹑最遠傳輸距離：100米

10﹑供    電：發射和接收各有一個7.4V可充鋰電池

11﹑充電時間：約一個小時

12﹑工作時間：充滿電持續工作24小時以上

13﹑配用絕緣桿：6米伸縮絕緣桿（可定制）

14﹑儀器鋁合金箱尺寸：300mm×240mm×60mm

15﹑重    量：250g
